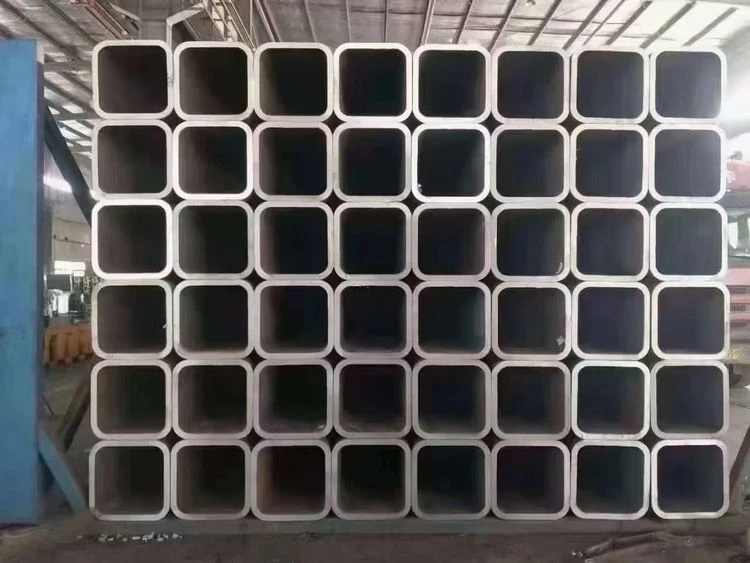

ASTM A500 TERÄSONTTOT OSAT

ASTM A500:n tuotantotoleranssi

Insinöörit ihmettelevät usein, miksi A53-putkille on huomattavasti vähemmän vaihtoehtoja verrattuna A500-putkiin.

A53-putket on merkitty käyttämällä putken nimellishalkaisijaa tuumina sekä yhtä kolmesta aikataulun mukaisesta seinämänpaksuudesta. Ne on mitoitettu siten, että ne sopivat A53-putkien aiottuun tarkoitukseen-paineistetun höyryn, ilman tai veden kuljettamiseen,-jotka edellyttävät yhteensopivuutta standardoitujen liitososien ja venttiilien kanssa.

Tällaisia ​​vaatimuksia ei voida soveltaa A500-putkiin, mikä mahdollistaa tarkemman ja tehokkaamman nimeämisen. A500 kierrokset sisältävät ulkohalkaisijan ja seinämän paksuuden tuumina kolmen desimaalin tarkkuudella mitattuna. Esimerkiksi kun käytetään A500-pyöriä rakennuspilarina, HSS8.625×0.322 voidaan määrittää ulkohalkaisijan (OD) toleranssiksi +/-0,75 % ja seinämän toleranssiksi +/-10 %. Sitä vastoin A53-vastineella, 8 tuuman standardiputkella, on OD-toleranssi +/-1 % ja seinämän toleranssi -12,5 %. Tämä korostaa, että A500-laukauksilla on erinomaiset ulkopinnan ja seinän toleranssit.

Valitse A500-renkaat rakenteellisiin putkitarpeisiisi, ja hyödynnä niiden ylivoimaisia ​​toleransseja ja joustavuutta, joka täyttää seinänpaksuuden ja ulkohalkaisijan erityisvaatimukset.

A500 ulkomittojen toleranssit neliö- ja suorakaiteen muotoisille teräsputkille

Alla oleva taulukko kuvaa tarkat ulkomittojen toleranssit A500-hiiliteräkselle.

A500 ulkomittojen toleranssit neliö- ja suorakaiteen muotoisille teräsputkille

A500 ulkomittojen toleranssit neliömäisille letkuille

1. Ulkomitat (leveys ja korkeus):

Neliömäisten putkien ulkomitat (leveys ja korkeus) ovat tyypillisesti seuraavien toleranssien alaisia:
Leveyden ja korkeuden toleranssi: +/- 0.020″ (0,5 mm)

2. Sivujen neliömäisyys:
Saman poikkileikkauksen lävistäjien välinen ero ei saa ylittää 1 % nimellismitoista.

A500 ulkomittojen toleranssit suorakaiteen muotoisille letkuille

1. Ulkomitat (leveys ja korkeus):

Suorakaiteen muotoisten putkien ulkomitat (leveys ja korkeus) ovat tyypillisesti seuraavien toleranssien alaisia:

Leveystoleranssi: +/- 0.020″ (0,5 mm)

Korkeustoleranssi: +/- 0.010″ (0,25 mm)

2. Sivujen neliömäisyys:

Saman poikkileikkauksen lävistäjien välinen ero ei saa ylittää 1 % nimellismitoista.

Jos sinulla on erityisiä toleranssivaatimuksia projektillesi, on suositeltavaa ilmoittaa nämä vaatimukset selkeästi UNIACEROn insinöörille.

A500 hiiliteräksen kierretoleranssit neliömäisille ja suorakaiteen muotoisille rakenneputkille

ASTM A500 ei tarjoa erityisesti kierretoleransseja neliön ja suorakaiteen muotoisille rakenneputkille. Kierrostoleranssivaatimukset voidaan kuitenkin johtaa yleisistä teollisuuden standardeista ja käytännöistä, joita sovelletaan rakenneterästuotteisiin.

Kiertyminen määritellään tyypillisesti letkun toisen pään kiertymiseksi suhteessa toiseen päähän pituusakselia pitkin. Se mitataan asteina pituusyksikköä kohti (esim. asteina jalkaa kohti).

Suurin kierre: Suurin sallittu kierre neliö- ja suorakaiteen muotoisille letkuille määritetään usein tiettynä asteena määrättyä pituutta kohti (esim. jalkaa kohti).

Toimialan standardit: Alan standardit, kuten ASTM A6/A6M, jotka kattavat yleiset vaatimukset valssatuille rakenneteräspalkeille, -levyille, -muodoille ja levypaaluille, voivat antaa ohjeita sallituista kierretoleransseista, joita voidaan epäsuorasti soveltaa rakenneputkiin.

Yleinen käytäntö: Käytännössä neliömäisten ja suorakaiteen muotoisten putkien kierretoleranssit voivat vaihdella valmistusmenetelmän, koon ja asiakkaan erityisvaatimusten mukaan.

Yleensä kierretoleranssit määritetään asiakkaan piirustusten, projektispesifikaatioiden tai{0}}valmistajan ja asiakkaan välillä sovittujen standardien perusteella.

ASTM A500 ERW rakenneputken valmistusprosessi

ASTM A500 hiiliteräsrakenneputkien edut

ASTM A500 hiiliteräksinen rakenneputki yhdistää lujuuden, kestävyyden ja monipuolisuuden, joten se on ensisijainen valinta insinööreille ja arkkitehdeille erilaisissa rakennus- ja teollisuussovelluksissa.

Korkea lujuus: Suunniteltu kestämään merkittäviä kuormia ja rasituksia, mikä takaa rakenteellisen eheyden ja luotettavuuden.

Kestävyys: Kestää kulutusta, hankausta ja ympäristötekijöitä, mikä varmistaa pitkän{0}}suorituksen erilaisissa olosuhteissa.

Laaja valikoima muotoja: Saatavana pyöreinä, neliömäisinä, suorakaiteen muotoisina ja erikoismuotoisina erilaisiin rakennesuunnitteluvaatimuksiin.

Eri kokoja: Tarjoaa joustavuutta eri kokoisilla ja mitoilla erilaisten projektitarpeiden mukaan.

Taloudellinen tuotanto: Kylmämuovattu-valmistusprosessi on kustannus-tehokas verrattuna kuumavalssattu-teräkseen laadusta tai lujuudesta tinkimättä.

Hitsattavuus: Helposti hitsattavissa tavallisilla hitsaustekniikoilla, mikä helpottaa tehokasta valmistusta ja kokoonpanoa.

Koneistettavuus: Voidaan leikata, porata ja työstää tarkkojen vaatimusten mukaan, mikä lisää rakentamisen joustavuutta.

Yleiset teollisuussovellukset

Rakennusteollisuus: Käytetään rakennusteollisuudessa rakenteellisten tukien, kuten rakennusten ja siltojen pilareihin ja palkkeihin, sekä toimistorakennusten ja teollisuusvarastojen teräsrunkojen runkorakenteisiin.

Öljy ja kaasu: ASTM A500 -putkia käytetään laajalti öljyn, maakaasun ja veden kuljetusputkissa niiden lujuuden, kestävyyden ja ankarien olosuhteiden kestävyyden vuoksi.

Autojen kuljetus: A500-teräs tarjoaa hyvät mekaaniset ominaisuudet, mukaan lukien lujuus ja kestävyys, ja sitä käytetään usein rakenneputkissa ja rungoissa, joissa lujuus on välttämätöntä.

Mekaaninen teollisuus: ASTM A500 teräsputki tarjoaa lujuuden, kestävyyden ja rakenteellisen eheyden, sopii erinomaisesti hydraulijärjestelmiin, raskaisiin koneisiin ja teollisuuslaitteisiin.

Energiaa: Ihanteellinen energia-alalle korkean lujuutensa, kestävyytensä ja hitsattavuutensa ansiosta, joten ne soveltuvat raskaiden kuormien tukemiseen ja ankarissa olosuhteissa.

Koneistus: Soveltuu koneistusteollisuudelle A500-teräksen korkean lujuuden, kestävyyden ja hyvien valmistusominaisuuksien ansiosta, jotka tukevat tarkkuusosien ja komponenttien valmistusta.
