Tianjin Brisk Metalwork Co., Ltdon yksi standardin EN 10217-1 seostamattomien teräsputkien valmistajista Kiinassa. Tuotteitamme viedään pääasiassa Lähi-itään, Kaakkois-Aasiaan, Eurooppaan, Uuteen-Seelantiin ja muille alueille. Jos haluat lisätietoja tuotteistamme, ota rohkeasti yhteyttä ja lähetä ostoslistasi.

TUOTANTO

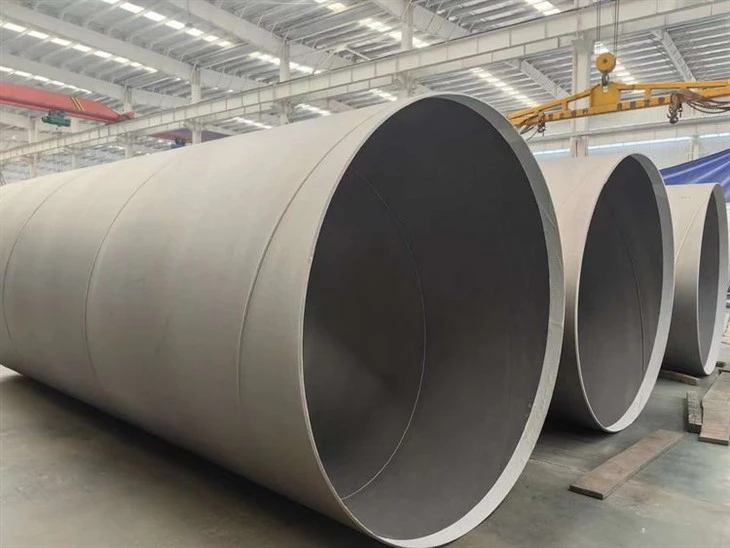

EN 10217-1 SAHATERÄSPUTKET

EN 10217-1 ERW TERÄSPUTKET

Tietoja standardista EN 10217-1

Täydellinen arvosanaerittely

1. P: Core Application Identifier
Lyhenne sanoista Pressure, mikä osoittaa, että tämä teräslaatu on tarkoitettu paine{0}}laakeroituun käyttöön, erityisesti hitsattujen teräsputkien valmistukseen, jotka kestävät sisäistä/ulkoista painetta.

2. 195: Key Mechanical Property Identifier
Edustaa tämän teräslaadun vähimmäismyötörajaa, joka on 195 MPa (pitkittäiskappaleille, kun paksuus on pienempi tai yhtä suuri kuin 16 mm). Tämä on teräslaadun lujuusluokituksen ydinindikaattori; mitä suurempi luku, sitä suurempi myötöraja (esim. P235 on 235 MPa, P265 on 265 MPa).

3. TR: Tuotetyyppi ja valmistusprosessin tunniste
Lyhenne sanoista Tube Welded, EN 10217 -sarjan hitsattujen paineteräsputkien yksinomainen pääte, joka erottaa sen suoraan saumattomista paineteräsputkista (EN 10216 -sarjassa ei ole tätä päätettä). Se tarkoittaa myös yhteensopivuutta sekä suurtaajuushitsauksen (ERW) että upokaarihitsauksen (SAW) kanssa.

Valmistusprosessi: ERW/SAW, hitsien on läpäistävä 100 % UT-tarkastus, TR2 voi suorittaa RT-pistetarkastuksia PED-vaatimusten mukaisesti.

Soveltamisala: Vain pyöreä poikkileikkaus{0}}, huoneenlämpöinen (-20 astetta - 300 astetta) paineputki.

Vaatimustenmukaisuus: TR2 täyttää PED 2014/68/EU olennaiset turvallisuusvaatimukset ja se voidaan toimittaa CE-merkinnällä varustettuna.

TR1laaduille, joissa ei ole määritettyä alumiinipitoisuutta ja määriteltyjä iskunkestävyysominaisuuksia ja joilla on ei--erityisiä tarkastusvaatimuksia;TR2laaduille, joilla on määritetty alumiinipitoisuus, määritellyt iskuominaisuudet ja joko ei--spesifiset tai erityiset tarkastusvaatimukset.

Kemiallinen koostumus

Kemiallinen koostumus (valuanalyysi)^amassaprosentteina
Teräslaatu	C	Si	Mn	P	S	Cr^b	Mo^b	Ni^b	Al_tot	Cu^b	Huom^b	Ti^b	V^b	Cr+Cu+Mo+Ni^b
Teräslaatu	max	max	max	max	max	max	max	min	max	max	max	max	max	max
P195TR1	0.13	0.35	0.70	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P195TR2	0.13	0.35	0.70	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30 ^c	0.010	0.04	0.02	0.70
P235TR1	0.16	0.35	1.20	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P235TR2	0.16	0.35	1.20	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30 ^c	0.010	0.04	0.02	0.70
P265TR1	0.20	0.40	1.40	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P265TR2	0.20	0.40	1.40	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30^c	0.010	0.04	0.02	0.70
a. Elementtejä, joita ei ole mainittu tässä taulukossa, ei saa tarkoituksella lisätä teräkseen ilman ostajan suostumusta, paitsi elementit, joita voidaan lisätä valun viimeistelyyn. On ryhdyttävä kaikkiin asianmukaisiin toimenpiteisiin, jotta estetään ei-toivottujen elementtien lisääminen romusta tai muista teräksenvalmistusprosessissa käytetyistä materiaaleista, joilla olisi kielteinen vaikutus materiaalin mekaanisiin ominaisuuksiin, vanhenemiseen ja soveltuvuuteen;
b: TR1- ja TR2-ominaisuuksien osalta, jotka on toimitettu ei--erityisen tarkastuksen yhteydessä, näiden elementtien sisältöä ei tarvitse raportoida, ellei niitä ole tarkoituksella lisätty näytteisiin;
c: Vaihtoehto 3: Myöhempien muovaustoimenpiteiden helpottamiseksi sovelletaan ilmoitettua alhaisempaa kuparipitoisuutta ja sovittua määriteltyä enimmäistinapitoisuutta. Tällaisissa tapauksissa TR2-teräslaadulle on toimitettava 3.1-testitodistus (katso vaihtoehto 9);
d: Al/N-suhteille, jotka ovat suurempia tai yhtä suuria kuin 2, jos typpi on kiinnitetty niobiumilla, titaanilla tai vanadiinilla, joista tiedot on ilmoitettava, tätä vaatimusta ei sovelleta, paitsi että titaania käytettäessä teräksen tuottajan on varmistettava, että (Al+Ti/2) suurempi tai yhtä suuri kuin 0,020 %.

Mekaaniset ominaisuudet

Teräslaatu	Laadun TR1 mekaaniset ominaisuudet
	Vetoominaisuudet huoneenlämpötilassa
	Ylempi myötölujuus tai vetolujuus R_eHa seinämän paksuudelle T min.		Vetolujuus R_m	Pidentymä A min. % ^{a b}
	T Pienempi tai yhtä suuri kuin 16	16 ＜ T Pienempi tai yhtä suuri kuin 40	MPa	pituussuuntainen	poikittainen
	MPa	MPa	MPa	pituussuuntainen	poikittainen
P195TR1	195	185	320 – 440	27	25
P235TR1	235	225	360 – 500	25	23
P265TR1	265	255	410 – 570	21	19

Teräslaatu	Laadun TR2:n mekaaniset ominaisuudet
	Vetoominaisuudet huoneenlämpötilassa					Iskuominaisuudet
	Ylempi myötölujuus tai vetolujuus R_eHa seinämän paksuudelle T min.		Vetolujuus R_m	Pidentymä A min. % ^{a b}		Minimi keskimääräinen absorboitunut energia^b KV₂ ^c J asteen lämpötilassa
	T Pienempi tai yhtä suuri kuin 16	16 ＜ T Pienempi tai yhtä suuri kuin 40	MPa	pituussuuntainen	poikittainen	pituussuuntainen		poikittainen
	MPa	MPa	MPa	pituussuuntainen	poikittainen	0	-10	0
P195TR2	195	185	320 – 440	27	25	40	28 ^d	27
P235TR2	235	225	360 – 500	25	23	40	28 ^d	27
P265TR2	265	255	410 – 570	21	19	40	28 ^d	27
c: KV₂= iskuarvot, jotka on saatu käyttämällä 2 mm:n sädeiskua standardin EN ISO 148-1 mukaisesti.
d: Vaihtoehto 5: Määritellyn 0 asteen iskutestin lisäksi pitkittäisiskuominaisuudet -10 asteessa on tarkistettava ja raportoitava.

tuotteen hakija ja toleranssi

01.hakija Kenttä:

P195TR1/TR2:Matala-painevesi/kaasukuljetus, yleiset teollisuuden ei--kriittiset putkistot, pienet konttiliitännät.

P235TR1/TR2: Kunnalliset kaasu-/lämmitysputket, keski-- ja matalapaineiset-kemikaaliputket, ympäristön paineastioiden kuoret.

P265TR1/TR2: Keski-painenesteen kuljetus, teollisuuskattiloiden apuputket, paine-laakeriputket mekaanisiin rakenteisiin.

02.Toleranssi:

Suoruus

Minkä tahansa putken pituuden L poikkeama suoruudesta ei saa ylittää 0,0015 L. Poikkeamat suoruudesta yhden metrin pituudelta eivät saa ylittää 3 mm.

Epä-pyöreys-

Putkien D pienempi tai yhtä suuri kuin 406,4 mm, epäpyöreys on sisällytettävä halkaisijan toleranssien rajoihin;
Putkien D > 406,4 mm ja D/T pienempi tai yhtä suuri kuin 100 -epä-pyöreys saa olla enintään 2 %;
Putkille, joiden D/T-suhde on > 100, pyöreyden -epä-arvoista sovitaan tiedustelu- ja tilaushetkellä;

Ulkohalkaisija D

Putket, joiden D pienempi tai yhtä suuri kuin 219,1 mm, ±1 % tai ±0,5 sen mukaan, kumpi on suurempi (EW ja HFW)
D＞219,1 mm:n putkille ±0,75 % tai ±6 sen mukaan, kumpi on suurempi (EW ja HFW)
ALL-putkille ±0,75 % tai ±6 sen mukaan, kumpi on suurempi (SSAW)

Seinän paksuus T

Putkille, joiden T pienempi tai yhtä suuri kuin 5 mm, ±10 % tai ±0,3 sen mukaan, kumpi on suurempi (EW ja HFW)
5＜T putkille pienempi tai yhtä suuri kuin 40, ±8 % tai ±2 sen mukaan, kumpi on suurempi (EW ja HFW)
Putkille, joiden T pienempi tai yhtä suuri kuin 10 mm, ±10 % tai ±0,3 sen mukaan, kumpi on suurempi (SAW)
10＜T putkille pienempi tai yhtä suuri kuin 40, ±8 % tai ±2 sen mukaan, kumpi on suurempi (SAW)
